Силуэт самолёта 2 (см. рис. 2) и шкала крена 6 связаны с корпусом прибора, а индекс-горизонт 4 и шкала тангажа 5 нанесены соответственно как экваториальная и меридиональная линии на сферической шкале 3, связанной с гироскопом.

Такое расположение указывающих элементов авиагоризонтов позволяет лётчику определять пространственное положение самолёта:

     а) по углу крена, который указывает линия меридиана 5 на шкале крена 6;
     б) по углу тангажа, который указывает центр силуэта самолётика на шкале тангажа 5 (линии меридиана).

Эта особенность авиагоризонта АГИ-1С даёт возможность лётчику:

     а) контролировать режим горизонтального полёта самолёта;
     б) контролировать точность выполнения всех эволюций самолёта.
     в) при потере пространственной ориентировки по показаниям углов крена и тангажа выводить самолёт в линию горизонтального полёта.

     4. Погрешность показаний авиагоризонта АГИ-1С при развороте самолёта на любой угол в пределах 360º, выполняемый с любым креном от 15 до 75º, не превышает 3—4º.

При полётах в сложных метеоусловиях и ночью необходимо, чтобы авиагоризонт после виражей имел небольшие погрешности. Эти погрешности создаются в основном за счёт того, что коррекционное устройство во время виража не поддерживает вертикальное направление оси гироскопа, а наоборот, уводит её в сторону равнодействующей ускорения силы тяжести и центростремительного ускорения.

Для того чтобы избавиться от вредного воздействия коррекционного устройства на гироскоп при вираже, в авиагоризонте АГИ-1С применяется выключение поперечной коррекции.

     П р и м е ч а н и е:   В авиагоризонте АГИ-1С поперечная коррекция отключается гироскопическим выключателем ВК-53РБ при достижении угловой скорости разворота до 0,1—0,3 град/сек..

Кроме того, для увеличения устойчивости прибора в нём применён гиромотор с большим кинетическим моментом (4000 Г • см • сек).

Выключение поперечной коррекции и применение гироскопа с большей устойчивостью позволило уменьшить погрешности после виражей до величины не более 3—4º (для виражей с креном более 15º).

     5. Прибор АГИ-1С имеет увеличенную чувствительность показаний к изменению показаний углов тангажа.

Размеры указывающих элементов авиагоризонтов сферической шкалы 3 (см. рис. 2) силуэт самолётика 2 выбраны такими, чтобы обеспечить требования необходимой величины чувствительности показаний прибора к изменениям угла тангажа.

Электрокинематические схемы авиагоризонта АГИ-1С

Для определения положения самолёта относительно плоскости истинного горизонта необходимо иметь на самолёте элемент, сохраняющий своё положение относительно земли неизменным независимо от крена самолёта, т. е. элемент, который бы непрерывно указывал земную вертикаль. Самым простым таким элементом является маятник. Однако использовать маятник на самолёте для непосредственного определения истинной вертикали нельзя. При наличии ускорений (кроме ускорения силы тяжести) маятник располагается по направлению равнодействующей ускорений (по направлению «кажущейся вертикали»). Кроме того, после прекращения действия ускорения маятник будет колебаться около вертикального положения, что затруднит измерение.

Свободный трёхстепенный гироскоп не подвержен действию ускорений. Однако использовать его для указания истинной вертикали также не представляется возможным. Главная ось свободного гироскопа, будучи в начале установленной по вертикали, с течением времени будет отклоняться от неё под действием вращения Земли, трения в осях подвеса, несбалансированности  и т. п..

Поэтому для указания вертикали на самолёте применяется комбинация из трёхстепенного гироскопа и маятниковой коррекции, которая определяет истинную вертикаль и создаёт на осях подвеса гироскопа моменты, вызывающие медленные (прецессионные) движения главной оси гироскопа к вертикальному направлению. Такая комбинация свободного гироскопа и маятниковой коррекции использована и в авиагоризонте АГИ-1С. Кроме того, как указывалось выше, в гиросистеме авиагоризонта применена специальная следящая система, которая позволяет сохранять устойчивость гироскопа максимальной независимо от углов крена и тангажа самолёта.

На (рис. 8) показана электрокинематическая схема прибора АГИ-1С.

Гиромотор 1 представляет собой асинхронный двигатель трёхфазного тока с частотой 400 гц и напряжением 36 в. Обмотка статора гиромотора имеет одну пару полюсов и, когда на неё подаётся питание, она создаёт вращающееся магнитное поле с числом оборотов в минуту 24000. Это вращающейся магнитное поле, пересекая короткозамкнутые витки типа беличьей клетки ротора, заставляет ротор вращаться в ту же сторону, что и поле. Скорость вращения ротора 21000—22000 об/мин. Ротор вращается против часовой стрелки (если смотреть на прибор сверху).

Гиромотор помещён в корпусе 2. На корпусе 2 гиромотора укреплён чувствительный элемент коррекционного устройства гироскопа — жидкостный маятниковый переключатель 3, который имеет две пары контактов, расположенных в герметичном баллоне, заполненном токопроводящей жидкостью. Имеющийся в баллоне пузырёк воздуха перемещается относительно контактов в зависимости от наклона жидкостного переключателя и соответственно меняет проводимость этих четырёх контактов. Жидкость находится под напряжением фазы В.

С корпусом гиромотора связан статор 4 продольного коррекционного мотора, который является одним из двух силовых элементов коррекции гироскопа. Статор состоит из пакета пластин электротехнической стали. В пазы пакета заложены две обмотки: обмотка возбуждения включена последовательно в фазу Б, обмотка управления со средней точкой сдвинута геометрически относительно первой на 90º.

Концы обмотки управления статора 4 присоединены к паре продольных контактов жидкостного маятникового переключателя 3, которые лежат в продольной плоскости прибора. Средняя точка управляющих обмоток статора 4  через балластное сопротивление 15 присоединена к фазе А.

Гиромотор со своим корпусом 2, жидкостный маятниковый переключатель 3, статор продольного коррекционного мотора 4 составляют гироузел, который подвешен на подшипниках в карданной раме 36. Гироузел может проворачиваться вокруг своей оси III—III относительно карданной рамы на углы ±26÷28º. Эти углы ограничены специальным упором.

Связь электроцепей гироузла и карданной рамы 36 осуществляется с помощью узла гибких токоподводов 31, расположенного на оси II—II гироузла и карданной раме 36.

Узел гибких токоподводов 31 состоит из двух панелей с контактами, одна из которых расположена на оси гироузла, другая на фланце карданной рамы. К контактам панелей припаяны ленточные S-образные токоподводы, позволяющие с карданной рамы подать питание на гиромотор 1, жидкостный маятниковый переключатель 3, обмотку возбуждения продольного коррекционного мотора 4, а также осуществить вывод сигналов с пары поперечных контактов жидкостного маятникового переключателя, лежащих в поперечной плоскости прибора.

Эти поперечные контакты жидкостного маятникового переключателя связаны с управляющей обмоткой статора 35 второго силового элемента коррекционного устройства — поперечного коррекционного мотора. Статор 35 поперечного коррекционного мотора жёстко связан с карданной рамой 36. Статор 35 аналогичен по своей конструкции статору 4 продольного коррекционного мотора, но выполнен в меньших габаритах. Его обмотка возбуждения включена последовательно в фазу А.

На карданной раме 36 соосно со статором 4 укреплён ротор 16. Ротор 16 представляет собой пакет железа с короткозамкнутыми витками типа беличьей клетки. Беличья клетка выполнена литьём под давлением (из алюминиевого сплава). Пакет железа является арматурой в этой отливке. Статор 4 с ротором 16 составляют продольный коррекционный мотор.

Аналогично устроен ротор 32, укреплённый на следящей раме 30. Статор 35 с ротором 32 составляют поперечный коррекционный мотор. Как продольный, так и поперечный коррекционные моторы являются моторами асинхронного типа. Так же, как и у асинхронного гиромотора их работа основана на двух принципах:

а) на принципе вращающегося магнитного поля, создаваемого статором;

б) на законе Ленца, по которому магнитное поле,  перемещающееся мимо замкнутого контура (короткозамкнутые витки типа беличьей клетки), индуктирует в этом контуре ток таким образом, что он противодействует причине, обусловившей возникновение.

Отличие работы коррекционных моторов от гиромотора заключается лишь в том, что в гиромоторе взаимодействие вращающегося поле статора и короткозамкнутых витков типа беличьей клетки ротора используется для вращения ротора. В коррекционных моторах это взаимодействие используется недля вращения ротора (ротор коррекционного мотора работает всегда в заторможенном режиме), а для получения момента, который накладывается на оси подвеса гиромотора с целью приведения его главной оси к вертикальному положению.

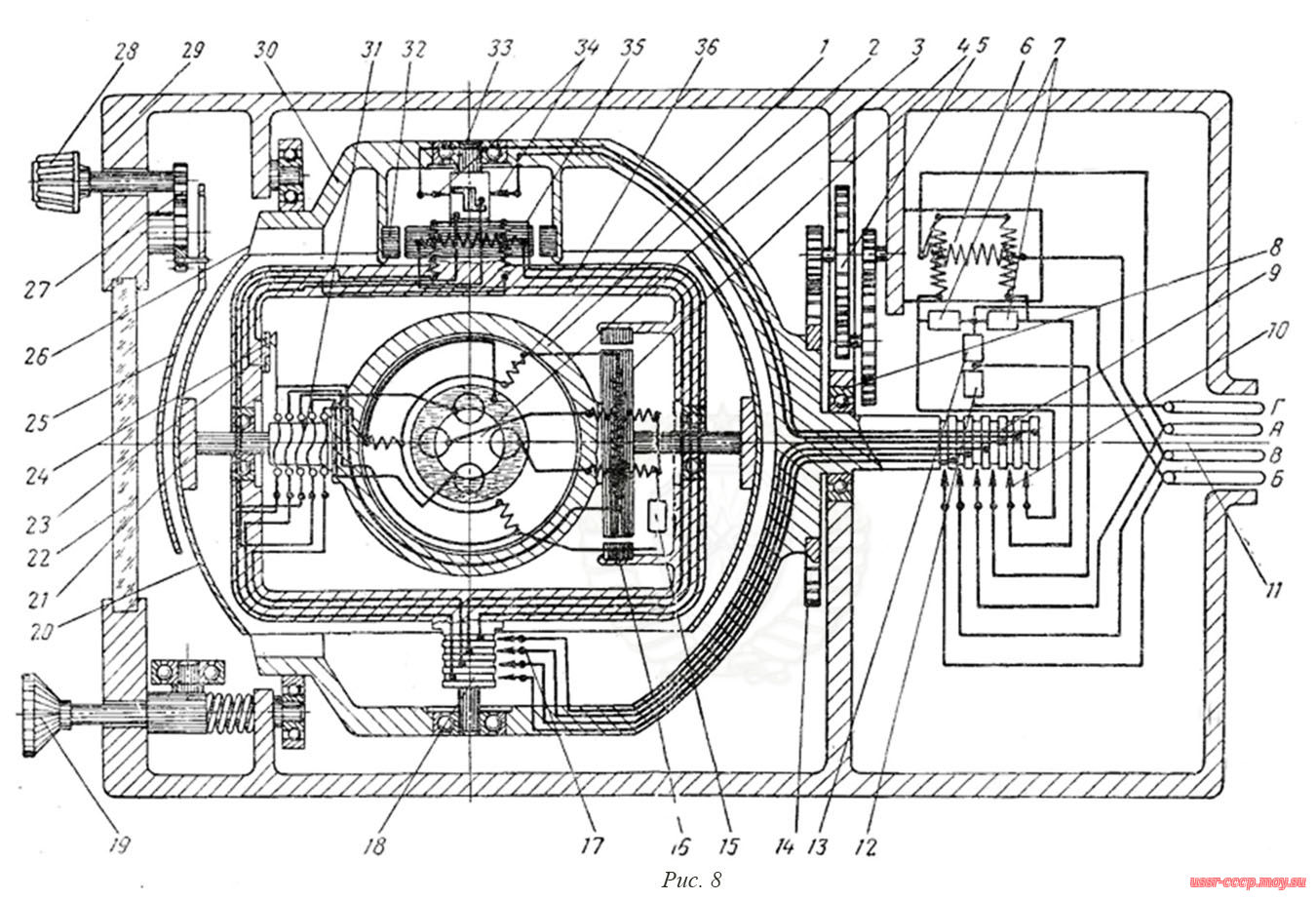

Рис. 8. Электрокинематическая схема АГИС-1С.

1—гиромотор ГМ-4У, 2—корпус гиромотора, 3—жидкостный маятниковый переключатель, 4—статор продольного коррекционного мотора, 5—редуктор мотора отработки следящей рамы, 6—мотор отработки ДИД-0,5,  7—искрогасительные сопротивления (3000---3600 ом. 0,5 вт.), 8—шарикоподшипник, 9—шестиблочный коллектор следящей рамы, 10—узел щёток шестиблочного коллектора, 11—вилка штепсельного разъёма, 12—искрогасительное сопротивление (5100 ом. 0,5 вт.), 13—балластное сопротивление (100—350 ом. 2 вт.), 14—шестерня следящей рамы, 15—балластное сопротивление (270—910 ом. 1 вт.), 16—ротор продольного коррекционного мотора, 17—узел щёток четырёхблочного коллектора, 18—четырёхблочный коллектор карданного узла, 19—пусковая кнопка, 20—сферическая шкала, 21—фланец крепления шкалы, 22—стекло прибора, 23—выключатель мотора отработки следящей рамы, 24—контакты включателя, 25—силуэт самолётика, 26—торцевой кулачок следящей рамы, 27—кулисный механизм, 28—ручка перемещения силуэта самолётика, 29—корпус прибора, 30—следящая рама, 31—узел гибких токоподводов, 32—ротор поперечного коррекционного мотора, 33—коммутатор, 34—узел щёток коммутатора, 35—статор поперечного мотора, 36—карданная рама.

Конструктивно гиромотор и коррекционные моторы различаются тем, что в гиромоторе ротор расположен снаружи, а статор — внутри. Это необходимо для получения максимального момента инерции (для данного объёма гиромотора). В коррекционных моторах расположение ротора выбирается по конструктивным соображениям. Ротор продольного мотора расположен снаружи статора, ротор поперечного мотора --- внутри статора  на (рис. 8) ротор поперечного мотора для наглядности  схемы условно показан также с наружи статора ). Кроме того, имеется различие в расположении обмоток статоров. В статоре гиромотора обмотки расположены геометрически под углом 120º и токи, протекающие по ним, сдвинуты по фазе также на 120º.

В статорах коррекционных моторов (в данной схеме) обмотки возбуждения и управления геометрически сдвинуты на угол 90º. На такой же сдвинуты по фазе и токи, протекающие по ним.

Карданная рама 36 с гироузлом, ротором 16 и статором 35 образуют карданный узел. Карданный узел может неограниченно поворачиваться вокруг своей оси II—II относительно следящей рамы 30.

Связь электроцепей карданного узла и следящей рамы осуществляется при помощи коллектора 18, расположенного на оси II—II, и узла щёток 17, укреплённого на следящей раме 30. Коллектор 18 состоит из четырёх токопроводящих колец. С каждым кольцом контактирует пара щёток.

С помощью коллектора 18 со следящей рамы 30 на карданный узел подаётся трёхфазный переменный ток напряжением 36 в с частотой 400 гц, а также выводится линия от средней точки управляющей обмотки статора 35 поперечного коррекционного мотора. Карданный узел, подвешенный на подшипниках в следящей раме, а также ротор 32 поперечного коррекционного мотора составляет трёхстепенный гироскоп с маятниковой коррекцией. Гиромотор гироскопа имеет возможность поворота относительно трёх взаимно перпендикулярно осей: оси о (главная ось вращения гироскопа, перпендикулярная полости чертежа), оси III—III и оси II—II. Главная ось вращения гироскопа расположена вертикально.

Коррекционная система

Коррекционное устройство в приборе АГИ-1С — электрического типа. Этот тип коррекции позволяет легко выключать её при виражах, когда, кроме ускорения силы тяжести, действует центростремительное ускорение. При этом пузырёк жидкостного маятникового переключателя устанавливается по направлению равнодействующей этих ускорений (по направлению «кажущейся вертикали»).

Рис. 9 Кинематическая схема авиагоризонтов АГИ-1С

1—гиромотор ГМУ-4У, 4—продольный коррекционный мотор, 6—мотор отработки ДИД 0,5, 8—выключатель поперечной коррекции, 19—пусковая кнопка, 20—сферическая шкала, 23—включатель мотора обработки следящей рамы, 25—силуэт самолётика, 26—торцевой кулачок следящей рамы, 27—кулисный механизм, 30—следящая рама, 35—поперечный коррекционный мотор, 36—карданная рама, 37—шкала поперечных кренов, 38—опорные подшипники следящей рамы, 39—указатель скольжения.

     П р и м е ч а н и е.   В кинематической схеме авиагоризонта АГИС-1С выключатель поперечной коррекции 8 отсутствуют.

Если поперечную коррекцию при этом не выключить, она будет уводить ось гироскопа с вертикального направления к направлению «кажущейся вертикали».

Кроме того, электрическая коррекция позволяет использовать наиболее надёжные из существующих силовых элементов — асинхронные коррекционные моторы 35 (рис. 9). Они выполняют свою функцию — накладывание коррекционных моментов на гироузел и карданный узел — без движения с трением.

Благодаря этому исключается возможность механических затираний корректоров при загрязнении, при температурных перепадах и т. п.. Асинхронные моторы обладают, кроме того,  высокой виброустойчивостью. Величина моментов коррекционных моторов находится в прямой зависимости от величин вредных моментов, вызываемых трением подшипников на осях прецессии карданного подвеса и дисбалансом рамок гироскопа. Чем больше величина возмущающих (вредных) моментов, тем больше следует повышать момент коррекционных моторов, т. е. увеличивать скорость прецессии. Скорость прецессии, вызываемая моментом коррекционных моторов, должна быть больше скорости прецессии, вызываемой возмущающими моментами на осях прецессии карданного подвеса.

Однако увеличение скорости прецессии увеличивает ошибки гировертикали при действии ускорений. Наибольший увод гироскопа получается при виражах. При действии переносных ускорения маятник устанавливается по кажущейся вертикали и поэтому любое коррекционное устройство уводит гироскоп при движении самолёта с ускорением. Какое бы ускорение не придавалось, гироскоп будет приходить к «кажущейся вертикали» со скоростью прецессии. Чем меньше она, тем меньше за один и тот же промежуток времени уйдёт гироскоп.

Для выбора возможно малой скорости прецессии устанавливают минимальное трение в осях прецессии.

В практике скорость прецессии гировертикали под действием коррекции выбирается равной 2—6 град/мин..

Общий момент продольного коррекционного мотора будет равен нулю. На карданную ось III—III, на которой расположен продольный коррекционный мотор, не будет накладываться коррекционный момент (так же, как и на ось II—II, на которой расположен поперечный коррекционный мотор, так как коррекционный момент поперечного мотора в этом случае также равен нулю).

Если ось ротора отклонится от вертикали, относительно оси II—II, то жидкостный маятниковый переключатель выйдет горизонтального положения и пузырёк сместится.

Один из продольных контактов полностью покроется жидкостью, а второй окажется покрытым пузырьком воздуха. Проводимости контактов этой пары станут не одинаковыми; по управляющим обмоткам статора 4 продольного коррекционного мотора потекут резко различные токи: по обмотке, которая соединена с контактом, покрытым жидкостью, — большой ток по второй управляющей обмотке, которая соединена с контактом, покрытым пузырьком, — меленький ток.

Благодаря этому продольный коррекционный мотор наложит на ось III—III момент, который в свою очередь вызовет прецессию оси гироскопа вокруг оси II—II по направлению к вертикали. Как только ось ротора займёт вертикальное положение, действие коррекции прекратится. Аналогично работает поперечная коррекция авиагоризонта.

В зависимости от направления отклонения оси гиромотора от вертикали продольный и поперечный коррекционные моторы работают раздельно или одновременно. Последовательное включение обмоток возбуждения моторов в фазы гиромотора обеспечивает их форсированный режим работы при пуске прибора, так ка по ним во время разгона гиромотора протекают его пусковые токи. Вследствие этого сокращается время прихода гироскопа в рабочее положение после включения питания.

Продольный коррекционный мотор в процессе работа прибора всегда остаётся включённым (продольная коррекция в приборе не выключается).

Балластное сопротивление 15, включённая в цепь управляющей обмотки статора продольного мотора, ограничивает скорость прецессии гироскопа в продольной плоскости прибора в пределах от 2,6 до 4,4 град/мин..

     2. Выключение поперечной коррекции во время разворотов и виражей.

Во время разворотов и виражей, как указано выше, коррекционные свойства поперечной коррекции нарушаются. Более того, коррекционные моторы, получая неправильную команду от жидкостного переключателя, уводят ось гироскопа с вертикального положения, создавая так называемые послевиражные ошибки. Для уменьшения их в приборе автоматически выключается поперечный коррекционный мотор во время разворотов и виражей.

В ы к л ю ч е н и е   п о п е р е ч н о й   к о р р е к ц и и   в   а в и а г о р и з о н т е   АГИ-1С

Поперечная коррекция при виражах и разворотах в авиагоризонте АГИ-1С выключается гироскопическим выключателем ВК-53РБ в зависимости от угловой скорости разворота самолёта.

Средняя точка управляющей обмотки поперечного коррекционного мотора через балластное сопротивление 13 (100—350 ом; 2 вт; см. рис. 8) соединена с клеммой Г штепсельного разъёма.

При горизонтальном полёте, когда отсутствует угловая скорость разворота самолёта, выключатель коррекции соединяет фазу Б прибора с клеммой Г штепсельного разъёма. В этом положении поперечный коррекционный мотор работает нормально. При угловой скорости разворота от 0,1 до 0,3 град/сек. выключатель коррекции ВК-53РБ разрывает цепь, соединяющую фазу Б. с клеммой Г, и таким образом питание на управляющую обмотку поперечного коррекционного мотора не поступает — коррекция выключена. После прекращения разворота самолёта фаза Б автоматически соединяется выключателем коррекции Г— коррекция нормально работает.

Следящая система

Как было указано в подразделе «Принципиальные и конструктивные особенности приборов», следящая система, применённая в приборах, позволяет постоянно сохранять максимальную устойчивость гироскопа независимо от положения самолёта по углам крена и тангажа.

Следящая система прибора АГИ-1С состоит из:

     1) следящей рамы 30 (см. рис. 8), в которой подвешен на подшипниках узел кардана. Следящая рама 30 подвешена в корпусе прибора. Передняя её часть опирается на три подшипника, расположенные под углом 120º, задняя часть — на один подшипник;

     2) привода, состоящего из мотора 6 (ДИД-0,5) и редуктора 5, имеющего передаточное отношение 1 : 303. Привод обеспечивает скорость отработки следящей рамы не ниже 180 град/сек;

     3) включателя 23 мотора следящей рамы, укреплённого на карданной раме 36, и контактов 24 включателя, жёстко связанных с гироузлом.

При отключении оси II—II от перпендикулярного положения к главной оси гироскопа (ось о) на 1—2 включатель мотора заставляет мотор 6 так отрабатывать следящую раму, чтобы ось II—II была перпендикулярна оси о (положение максимальной устойчивости гироскопа).

Для уменьшения искрообразования между ламелями включателя 23 мотора и контактами 24 параллельно элементам включателя введены два искрогасительных сопротивления 7 (3000—3600 ом; 0,5 вт.);

   4) коммутатора 33, укреплённого на оси II—II карданного узла, и узла щёток 34, связанного со следящей рамой 30.

Коммутатор переключает фазы мотора 6 в том случае, когда угол тангажа становится больше 90º.

Правильным направлением отработки мотора является такое, которое противоположно рассогласованию. Например, если угол между осью II—II и главной осью о стал 92º (рассогласование +2º), то при правильной (согласованной) отработке мотор 6 будет проворачивать следящую раму в сторону уменьшения  этого угла до 90º; после установления этого угла мотор остановится. Если наоборот, этот угол станет равным 88º, мотор будет проворачивать следящую раму в сторону увеличения этого угла до 90º, после чего так же остановится.

При отсутствии в схеме коммутатора правильное направление отработки будет обеспечивается только при углах тангажа, меньших 90º. В том случае, когда самолёт повернётся вверх колёсами (углы тангажа больше 90º), направление станет неправильным — оно будет одного направления с рассогласованием, и следящая система не будет поддерживать перпендикулярность осей II—II и о и потеряет свой смысл.

Наличие в схеме коммутатора обеспечивает правильную отработку следящей системы при любом пространственном положении самолёта.

Питание на неподвижную часть гиросистемы подаётся при помощи коллектора 9 следящей рамы и узла щёток 10, закреплённого на корпусе прибора.

Указывающая система

Показания крена и тангажа самолёта измеряются при помощи сферической шкалы 20, укреплённой фланцами 21 на оси гироузла, силуэта самолётика 25 и шкалы кренов 37 (см. рис. 7, 8 и 9), связанных с корпусом прибора. Сферическая шкала имеет цветную окраску: верхнее полушарие с надписью «Спуск» окрашено в коричневый цвет, нижнее — с надписью «Подъём» — в голубой. При пикировании силуэт самолётика находит на коричневую. полусферу шкалы (самолёт летит к земле), при кабрировании — на голубую (самолёт летит в небо).

Шкала тангажа по всей сфере от 0 до 360º градуирована через 10º, углы 20, 40, и 60º — оцифрованы. Шкала кренов, расположенная на фланце корпуса, градуирована через 15º, деление 30 и 60º — оцифрованы.

Поскольку угол атаки самолёта при полёте по прямой зависит от скорости и высоты, в приборе предусмотрена ручка 28, расположенная с левой стороны передней части прибора, которая при помощи кулисного механизма 27 даёт возможность лётчику при длительном полёте по прямой совмещать силуэт самолётика 25 с индексом-горизонтом сферической шкалы 20.

Более подробно об определении углов крена и тангажа смотри в разд. III «Система показаний авиагоризонта АГИ-1С».

Для определения наличия направления бокового скольжения самолётика на фланце прибора под шкалой кренов расположен указатель скольжения 39.

Все элементы указывающей системе на приборе закрыты стеклом 22, которое во избежание запотевания с внутренней стороны покрыто целлофаном.

Пусковая система

К авиагоризонтам, устанавливаемым на самолёты, предъявляются высокие требования к времени готовности — времени, в течение которого индекс-горизонт сферической шкалы совместится с силуэтом самолётика, а гиромотор наберёт полные обороты.

В описываемых авиа горизонтах применён более мощный гиромотор, время разгона которого в 2—2,5 раза меньше, чем у гиромотора авиагоризонта АГК-47Б.

Для того чтобы обеспечить быстрое приведение оси гиромотора к вертикальному положению (совмещение индекса-горизонта с силуэтом самолётика), в схеме прибора предусмотрено:

   1. Включение обмоток возбуждения продольного и поперечного коррекционных моторов последовательно в фазы питания гиромотора. При таком включении по обмоткам возбуждения во время пускового режима протекают пусковые токи гиромотора, что увеличивает момент коррекционных моторов в 2—3 раза и ускоряет восстановление оси гиромотора к вертикальному положению. Когда гиромотор достигнет рабочего числа оборотов, токи в фазах и моменты коррекционных моторов уменьшается до своих рабочих величин.

     2. Балансировка гироузла с нижней маятниковой коррекцией относительно оси, который не позволяет к нему при нерабочем положении прибора отклоняться на большие углы от рабочего (вертикального) положения. Это уменьшает время восстановления оси гиромотора к вертикали.

     3. Специальный пусковой маятник, расположенный на карданной раме (описание устройства пускового маятника см. в разделе «Конструкция АГИ-1С »).

Этот маятник при нерабочем положении прибора не даёт переворачиваться узлу кардана и поддерживает его около рабочего положения в секторе ±45º, что также позволяет сокращать пусковой период прибора, особенно в условиях холода.

     4. Пусковая кнопка 19, расположенная с правой стороны передней части прибора. Она состоит из кнопки, коленчатой оси, подшипника и возвратной пружины.

Возвратная пружина держит весь узел пусковой кнопки в отведённом положении, при котором подшипник кнопки не касается торцевого кулачка 26 следящей рамы.

При нажатие кнопки коленчатая ось с подшипником подаётся вперёд, подшипник давит на торцевой кулачок 26 следящей рамы и ставит её в горизонтальное положение, которое наиболее выгодно сточки зрения сокращения времени пуска прибора.

     П р и м е ч а н и е.   В схеме авиагоризонта АГИ-1С (см. рис. 8) биметаллическое реле отсутствует, так как поперечная коррекция выключается не собственным выключателем, как в авиагоризонте АГИ-1 (2-й серии), а выключателем ВК-53РБ, который отключает цепь коррекции по угловой скорости разворота самолёта независимо от колебания следящей рамы.

Питание прибора

Для подключения питания служит штепсельный разъём 11 с четырьмя клеммами. Клемма А присоединяется к клемме 3 преобразователя ПАГ-1Ф (или ПАГ-1ФП); клемма Б — к клемме 4 преобразователя; клемма В — к клемме 5.

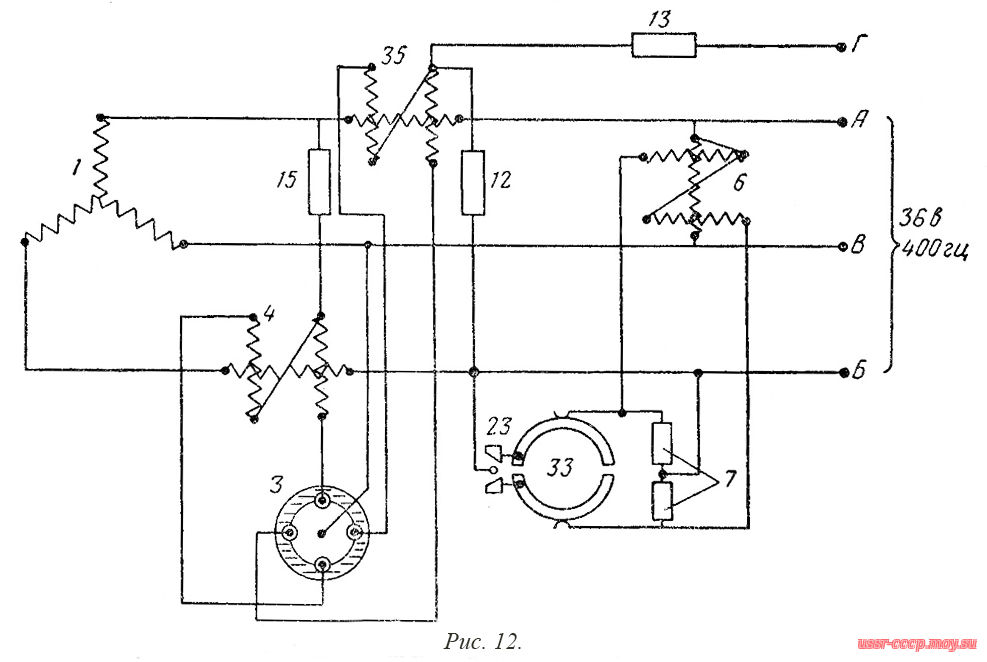

Рис. 12. Принципиальная электрическая схема АГИ-1C.

1—статор гиромотора ГМ-4У, 3—жидкостный маятниковый переключатель, 4—статор продольного коррекционного мотора, 6—статор мотора отработки ДИД-0,5, 7—искрогасительное сопротивление (3000—3600 ом; 0,5 вт.), 12—искрогасительное сопротивление (5100 ом; 0,5 вт.), 13—балластное сопротивление (100—350 ом; 2 вт.), 15—балластное сопротивление (270—910 ом; 1 вт.), 23—включатель мотора отработки следящей рамы, 33—коммутатор, 35—статор поперечного коррекционного мотора.

Клемма Г в приборе АГИ-1С присоединяется к клеме 9 выключателя ВК-53РБ.

На (рис. 12) показаны принципиальные электрические схемы приборов АГИ-1С.

V. Конструкция АГИ-1С

Основные узлы

Гиромотор (рис. 13)

Гиромотором авиагоризонта является трёхфазный асинхронный двигатель с одной парой полюсов типа ГМ-4У. Статор 1 с обмоткой и втулками 2 и 5 жёстко укреплён на оси 6.

Рис. 13. Гиромотор

1—статор, 2 и 5—втулки подшипников, 3 и 7—крышки ротора, 4—пружинная шайба, 6—ось, 8—резьбовая гайка, 9—ротор гиромотора, 10—обод ротора.

Три конца обмотки статора выведены через полую часть оси 6. В гиромоторе применены подшипники магнетного типа С1006096Е с текстолитовым сепаратором. Размеры подшипников ∅ 15х∅ 6х5. Подшипники смазывают густой смазкой ОКБ-122-7. Внешнее кольца подшипников посажены во втулки 2 и 5, причём посадка кольца подшипника во втулке 2 — свободная, но без радиального люфта, а во втулке 5 — плотная. Внутренние кольца подшипников сидят на ступицах крышек 3 и 7. Крышку 3 винтами крепят к ободу ротора 10. Ротор гиромотора 9, представляющий собой пакет железа с короткозамкнутыми витками типа беличьего колеса, жёстко скрепляется с ободом ротора 10 и крышкой 7 при помощи резьбовой гайки 8. Таким образом, подвижная часть (ротор) гиромотора состоит из внутренних колец подшипников, крышек 3 и 7, обода ротора 10, ротора 9 и крепёжной резьбовой гайки 8. Продольный люфт в подшипниках гиромотора выбирается пружинной шайбой 4.

Гироузел (рис. 14 и 15)

Рис. 14. Гироузел.

1—гиромотор, 2—крышка гироузла, 3—корпус гироузла, 4 и 9—оси, 5—кронштейн, 6—балансировочный винт, 7—жидкостный маятниковый переключатель, 8—статор продольного коррекционного мотора, 10—балластное сопротивление (270—910 ом; 1 вт.), 11—балансировочные гайки, 12—винт.

Гироузел состоит из гиромотора 1 (ГМ-4У), который укреплён в корпусе 3 с крышкой 2. на корпусе гироузла, на нижней его плоскости, расположен жидкостный маятниковый переключатель 7. На корпусе 3 гироузла жёстко укреплены оси 4 и 9, а также статор продольного коррекционного мотора 8.

На крышке 2 гироузла расположен балансировочный винт 12 с двумя гайками 11, которые служат для статической балансировки гироузла вокруг оси его подвеса. Кроме того, на крышке гироузла 2 и на корпусе 3 закреплены контактная колодка 13 для распределения питания на гиромотор, жидкостный маятниковый переключатель, ротор продольного коррекционного мотора и балластное сопротивление 10, ограничивающее ток в управляющей обмотке статора продольного коррекционного мотора.

Рис. 15. Гироузел (вид сверху).

13—контактная колодка, 14—трубка.

На корпусе гироузла закреплён кронштейн 5 с балансировочным винтом 6, который также необходим для статической балансировки гироузла. Электрическая проводка к гироузлу (пять проводов) подводится через трубку 14, которая крепится в корпус гироузла. Электромонтаж гироузла производят согласно общей электромонтажной схеме прибора, приведённой на (рис. 17).

Жидкостный переключатель 083, который применяется в приборе АГИ-1С, в отличие от других переключателей, применяемый в изделиях АГБ-2, АГК-47Б, и др., имеет увеличенные диаметры рабочих контактов до 8,8 мм. (вместо 5,3 мм.).

Указанная конструкция обеспечила более надёжную работу переключателей:

1) уменьшилась плотность тока в контакте, в результате чего уменьшилось электроэрозионное срабатывание контактов;

2) уменьшилась температура перегрева переключателей (из-за увеличения его внешней поверхности);

3) уменьшилась начальная команда переключателей при пуске прибора прибора  в условиях мороза ниже -30º.
